设备允许使用环境条件：
（1） 海拔高度：2000M以下
（2） 环境温度：﹣40℃至+50℃
（3） 最大温差：25℃
（4） 最大月平均相当湿度：90%（在25℃时）
（5） 抗地震强度：水平加速度：0.2g 垂直加速度0.1g
技术性能：
附：
1、质保期：机组调试验收合格后的12个月或累计运行一千小时；以先到为准。
2、付款方式：合同签订后，预付百分之30%，发货前付清全款。
3、我公司负责指导安装，免费调试。
4、售后服务：自安装调试好之日起，用户设备出现故障后，保证1小时内给予电话回复。24小时内赶赴现场进行诊断维修。质保期内设备一旦出现制造质量问题由本公司免费维修及更换（如人为损坏根据维修费用结算）。质保期外则有偿维护及维修。
5、机组技术指标及性能参数
1、机组性能：三相四线，中性点接地，电压380/220V，频率50-60赫兹，功率因数0.8，转速1500-1800转。
2、随机频率波动：负载从0—100%，频率波动不大于0.25%，空载线电压最大波形畸变不大于1.5%，三相平衡负载，线电压最大波形畸变不大于5%。
3、整体特征：本厂特制焊接底座，金属漆耐磨光亮，整体吊装方便。
4、频率调节：从0—100%负载变化，频率同步，不大于1%电子调速，不大于4%机械调速。
5、电压调节率：以下各情况电压调解率均在±1%，功率因素在0.8—1%之间，从空载到满载负载波动，突加突减负载瞬时稳定，转速下跌4.5%范围内。
6、供货范围：
|
柴油发电机组
|
1套
|
|
背包控制屏
|
1套
|
|
挂箱开关
|
1套
|
|
蓄电池及连接线
|
1套
|
|
消音器
|
1套
|
|
波纹管
|
1套
|
|
减震垫
|
1套
|
|
弯头
|
1套
|
|
法兰
|
1套
|
|
随机工具箱
|
1套
|
|
随机技术资料
|
1套
|
6、技术参数
|
机组型号
|

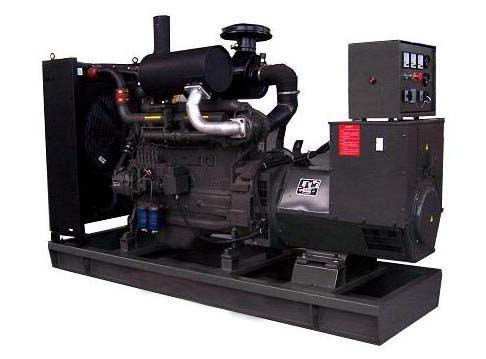

JL-120GF(道依茨）
|
|
|
功率（KW)
|
120
|
|
|
额定电流(A)
|
216
|
|
|
额定电压(V)
|
230/400
|
|
|
额定频率(Hz)
|
50
|
|
|
功率因数(滞后）
|
0.8
|
|
|
外形尺寸（mm)
|
2350*880*1610
|
|
|
重量(kg)
|
1600
|
|
|
柴油机型号
|
TBD226B-6D5
|
|
|
品牌
|
道依茨
|
|
|
输出功率(KW)
|
145.2
|
|
|
气缸数/排列方式
|
6/直列
|
|
|
缸径/行程(mm)
|
105/120
|
|
|
调速方式
|
电子调速
|
|
|
燃油型号
|
0#轻柴油
|
|
|
启动方式
|
24V电流电启动
|
|
|
冷却方式
|
闭式水循环
|
|
|
排气温度(m³/min)
|
495
|
|
|
机油型号/容积(L)
|
CD/34
|
|
|
冷却液容积(L)
|
24
|
|
|
燃油耗（L/hr)
|
196g/KW.h
|
|
|
转速(r/min)
|
1500
|
|
|
发电机型号
|
JDG274E
|
|
|
品牌
|
金都来
|
|
|
类型
|
三相四线制
|
|
|
励磁方式
|
无刷全铜自励磁
|
|
|
电压控制方式
|
AVR自动调压
|
|
|
防护等级
|
IP22
|
|
|
绝缘等级
|
H
|
|
|
频率调整率（%）
|
≤±0.5（稳态）+10～-7（瞬态）
|
|
|
电压调整率（%）
|
≤±0.5（稳态）+20～-15（瞬态）
|
|
|
冷却方式
|
自冷
|
|
机组的控制系统
机组控制面板
选用众智6110型液晶控制屏，在市电失电后，机组延时确认失电，机组控制器发出指令，发电机组自动启动，准备向负载供电，市电得电后，机组延时确认，自动停机，市电准备向负载供电。
具体功能如下：
＊ 显示功能：三项电压、三相电流、频率、水温（水冷）、油温（水冷）、油压、直流电压、机组累计运行时间。
＊ 保护功能：低油压、高水温、发电机故障、超速、过流、短路。
＊ 报警功能：低油压、高水温、发电机故障、超速。
＊ 手动控制功能：运行、停机/复位、合闸、分闸、手动/自动选择。
＊ 自动控制功能：
市电失电（输入反应市电状态的干触点闭合）、机组延时3秒钟起动运行，机组起动成功后，准备向负载供电；
市电恢复（输入反应市电状态的干触点打开）、机组冷却运行5分钟自动停机，市电准备向负载供电；
