600KW柴油发电机组并机—上柴、无动配金都来发电机

发布时间:2015.12.23 新闻来源:东风康明斯发电机组|重庆康明斯发电机组|发电机组-www.jlfdjz.com 浏览次数:

泰州佳力发电机组有限公司

联系人:宋加平             电话:18652658800

传真:0523-86298601        座机:0523-89595800

公司网址:http://www.jlfdjz.com

一、报价表

发电机组名称

配置

数量

机组价格(元)

合计(元)

柴油机型号

发电机型号

600KW上柴柴油发电机组并机

SC27G830D2

JDG404B

2





600KW无动柴油发电机组并机

WD287TAD61L

JDG404B

2





附:

1、质保期:机组调试验收合格后的12个月或累计运行一千小时;以先到为准。

2、付款方式:合同签订后,预付百分之30%,发货前付清全款。

3、我公司负责指导安装,免费调试。

4、每台机组的供货范围:

佳力柴油发电机组

1

背包控制屏

1

挂箱开关

1

蓄电池及连接线

1

消音器

1

波纹管

1

减震垫

1

弯头

1

法兰

1

随机工具箱

1

随机技术资料

1

5、技术参数及并机说明

机组型号

JL-600GF(上柴)

JL-600GF(无动)

额定功率(KW)

600

600

额定电流(A)

1080

1080

额定电压(V)

400/230

400/230

额定频率(Hz)

50

50

功率因数(滞后)

0.8

0.8

外形尺寸(mm)

3600*1550*2100

3700*1700*2200

重量(kg)

5500

4400

柴油机型号

SC27G830D2

WD287TAD61L

品牌

上柴股份

无锡动力

输出功率(KW)

660

682

气缸数量

6

12

缸径/行程(mm)

135/155

138/160

调速方式

电子调速

电子调速

冷却方式

闭式水循环

闭式水循环

汽缸排列方式

V

V

启动方式

24V电流电启动

24V电流电启动

机油容积(L)

57

100

供油/进气方式

直喷/增压中冷

直喷/涡轮增压

燃油耗(L/hr)

196g/kW·h

196g/kW·h

转速(r/min)

1500

1500

发电机型号

JDG404B

JDG404B

品牌

金都来

金都来

类型

三相四线

三相四线

励磁方式

无刷自励磁

无刷自励磁

防护等级

IP22

IP22

绝缘等级

H

H

电压控制方式

AVR自动调压

AVR自动调压

冷却方式

自冷

自冷

电压调整率(%):

≤±0.5(稳态)

+20-15(瞬态

≤±0.5(稳态)

+20-15(瞬态

5-1、两台柴油发电机组并机优点及说明

全自动发电机组并机,配有同步控制、负载分配模块和自动分合闸开关,整套并机柜装置具有性能先进,使用维护方便等特点。对于由多台发电机组同时给负载供电的情况,为保证电网的可靠性,经济性须配有并机柜。

 并机柜有以下优点:

1、提高供电系统的可靠性、连续性因为多机组并联成一个电网,供电的电压和频率稳定,可以承受较大负荷变化的冲击。

2、保养、维护更方便多台机组并联使用,可以集中调度,分配有功负载和无功负载,能使保养、维修方及时。

3、更具经济性可以根据网上负载的大小,投入适当台数的小功率机组,以减少大功率机组小负载运行带来的燃油、机油浪费。

4未来扩展更具有弹性只需安装现在所需功率之发电及并联设备,待以后公司需要扩展电网容量时,再增加发电机组,并且能方便地实现扩展机组的并机,令初步投资更显经济。

 二、并联运行的要求和条件

1、电子调速型发电机组;相序相同;电压相等;频率相同;相位相同。

2自动并机屏:最实用的自动化系统。具有手动并联屏的所有功能。在开关选择掣置于“自动”位置时,自动同步器可以自动调待并机组的频率和相位,在同步时输出合闸信号,实现自动并机。内置可编程控制器,可自动控制负载均衡,负载需求及机组运行之调度,确保电网可靠运行。市电故障时,能自动启动发电机组,自动并联,并对并联系统各种故障进行监控。

三、多台发电机组并机的主要特点

1、手动/全自动并机方式选

2、同步并机准确,无冲击,并机时间短(不超过3秒)。

3、根据负载需要待并机组自动并机或解列,使运行更为经济。

4、多台机组并机工作时,负载分配差值小于5%,保证了机组运行的可靠性。

5、配合机组自启动控制模块,可以实现市电故障时自动启动和投入,自动并机;市电恢复后自动解列和停机。

6、具有逆功、过流、短路、机械故障、市电浮充电器故障指示和保护功能。

7、可与ATS柜联合使用,市电来后,机组自动延时切除,负载转到市电端;市电故障时,机组自启动,负载转到发电机端这其中的转换中,市电总是优先的。

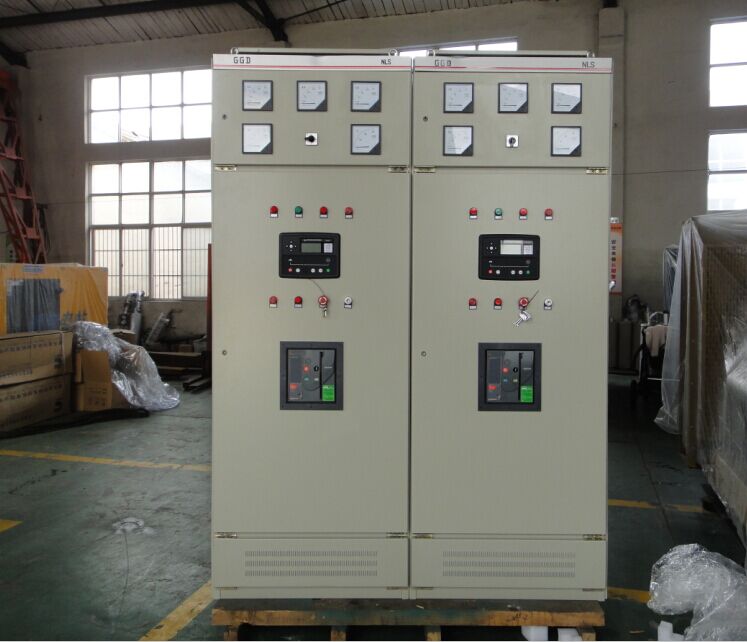

四、并机柜配置

1、柜体一般为国际电工标准柜体尺寸,也可按用户要求尺寸加工。

2、进线柜柜体数量:1/台机组。

3、柜体上所有指示仪表,所有控制继电器、转换开关、电位器均采用进口或国产优质产品,柜体的防护等级符合IP22标准。

4、并机控制模块:电子调速模块、同步模块、负载分配模块、界面卡等。

5、参数显示:电流、电压、频率、功率、功率因数等。

6、断路器:根据用户要求配置适当规格的快速合闸万能式空气断路器。

五、总结

综上所述多台柴油发电机组并机优点有:控制系统经济、简单、灵活、方便,安

全、可靠,完全可以满足用户动态负载的要求和需要。



6机组的控制系统























机组控制面板



功能特点:

该控制器具有自启动自停机功能;

控制面板提供必要的监测,为机组提供控制和保护作用;

24伏直流开启;IP44 防尘等级;防尘、防水金属外盒;远程控制接口;自动启动/停止控制开关;          可设定输入、输出、报警及时间;自动故障状态紧急停车及故障显示;数字控制输入、继电器控制输出



LCD显示功能:

发动机转速,发动机运行时间,机油压力,冷却水温度,电池电压,发电机组三相电流、电压、频率,        报警保护功能,低机油压力,高冷却水温度,充电故障,超速/欠速,启动失败,紧急停车,恢复停车        失败,转速序号丢失



程序保护延迟功能:

高低电压,高低频率,过流,  逆功率



安装:

独立地,全封闭的防尘设计,拥有隐蔽的绞锁和锁柄
