设备允许使用环境条件：
（1） 海拔高度：2000M以下
（2） 环境温度：﹣40℃至+50℃
（3） 最大温差：25℃
（4） 最大月平均相当湿度：90%（在25℃时）
（5） 抗地震强度：水平加速度：0.2g 垂直加速度0.1g
技术性能：
附：
1、质保期：机组调试验收合格后的12个月或累计运行一千小时；以先到为准。
2、付款方式：合同签订后，预付百分之30%，发货前付清全款。
3、我公司负责指导安装，免费调试。
4、售后服务：自安装调试好之日起，用户设备出现故障后，保证1小时内给予电话回复。24小时内赶赴现场进行诊断维修。质保期内设备一旦出现制造质量问题由本公司免费维修及更换（如人为损坏根据维修费用结算）。质保期外则有偿维护及维修。
5、机组技术指标及性能参数
1、机组性能：三相四线，中性点接地，电压380/220V，频率50-60赫兹，功率因数0.8，转速1500-1800转。
2、随机频率波动：负载从0—100%，频率波动不大于0.25%，空载线电压最大波形畸变不大于1.5%，三相平衡负载，线电压最大波形畸变不大于5%。
3、整体特征：本厂特制焊接底座，金属漆耐磨光亮，整体吊装方便。
4、频率调节：从0—100%负载变化，频率同步，不大于1%电子调速，不大于4%机械调速。
5、电压调节率：以下各情况电压调解率均在±1%，功率因素在0.8—1%之间，从空载到满载负载波动，突加突减负载瞬时稳定，转速下跌4.5%范围内。
二、供货范围：
|
拖车低噪音柴油发电机组
|
1套
|
|
背包控制屏
|
1套
|
|
挂箱开关
|
1套
|
|
蓄电池及连接线
|
1套
|
|
消音器
|
1套
|
|
波纹管
|
1套
|
|
减震垫
|
1套
|
|
弯头
|
1套
|
|
法兰
|
1套
|
|
随机工具
|
1套
|
|
随机技术资料
|
1套
|
|
50M手动电缆盘
|
1套
|
|
配（三滤）
|
1套
|
三、技术参数
|
机组型号
|
JL-200GFV(沃尔沃）
|
|
功率（KW)
|
200
|
|
额定电流(A)
|
360
|
|
额定电压(V)
|
230/400
|
|
额定频率(Hz)
|
50
|
|
功率因数(滞后）
|
0.8
|
|
外形尺寸（mm)
|
2800*1015*1750
|
|
重量(kg)
|
2300
|
|
柴油机型号
|
TAD734GE
|
|
品牌
|
沃尔沃（volvo)
|
|
输出功率(KW)
|
250
|
|
气缸数/排列方式
|
6/L
|
|
缸径/行程(mm)
|
108/130
|
|
调速方式
|
电子调速
|
|
燃油型号
|
国产0#轻柴油
|
|
启动方式
|
24V电流电启动
|
|
冷却方式
|
闭式水循环
|
|
排气温度(m³/min)
|
550
|
|
机油型号/容积(L)
|
CD/30
|
|
冷却液容积(L)
|
42
|
|
燃油耗（L/hr)
|
196g/KW.h
|
|
转速(r/min)
|
1500
|
|
发电机型号
|
MP-200-4
|
|
品牌
|
马拉松
|
|
类型
|
三相四线制
|
|
励磁方式
|
无刷全铜自励磁
|
|
电压控制方式
|
AVR自动调压
|
|
防护等级
|
IP22
|
|
绝缘等级
|
H
|
|
频率调整率（%）
|
≤±0.5（稳态）+10～-7（瞬态）
|
|
电压调整率（%）
|
≤±0.5（稳态）+20～-15（瞬态）
|
|
冷却方式
|
自冷
|
四、机组的控制系统
机组控制面板
我司选用智能型液晶控制屏，在市电失电后，机组延时确认失电，机组控制器发出指令，发电机组自动启动，准备向负载供电，市电得电后，机组延时确认，自动停机，市电准备向负载供电。
具体功能如下：
＊ 显示功能：三项电压、三相电流、频率、水温（水冷）、油温（水冷）、油压、直流电压、机组累计运行时间。
＊ 保护功能：低油压、高水温、发电机故障、超速、过流、短路。
＊ 报警功能：低油压、高水温、发电机故障、超速。
＊ 手动控制功能：运行、停机/复位、合闸、分闸、手动/自动选择。
＊ 自动控制功能：
市电失电（输入反应市电状态的干触点闭合）、机组延时3秒钟起动运行，机组起动成功后，准备向负载供电；
市电恢复（输入反应市电状态的干触点打开）、机组冷却运行5分钟自动停机，市电准备向负载供电；
五、低噪音箱体及拖车电站介绍：
佳力公司生产的低噪音电站，适用于噪声要求较高的场所，如人口密集的都市居民区，高档办公楼、星级宾馆、科研机构、医院及大专院校等。 我公司低噪音电站，采用减振、消音、隔音、吸音等科学的措施，使其噪音指标大大降低，降噪幅度达30dBA以上。产品的功覆盖范围从10KW至600KW。
我公司设计生产的降噪设施，包括：
1、减振设施，柴油机和发电机与桥架之间采用高性能减震器，减少震动产生的噪音。
2、隔声罩，采用四至五层的吸音材料的隔声罩，吸音隔音，效果明显。
3、进风消声体，三层吸音材料的迷宫式进风消声体，既保证新鲜空气的足够进入，又有效地密闭了噪声。
4、排风消声体，三层吸音材料的迷宫式排风消声体，既保证排风的通畅，又有效地密闭了噪声传播。
5、排气消声器，阻抗复合型消声器的采用，大大降低了废气排放出时的噪音。
6、电力电缆连接采用固定式接线盒结构，直接在箱体外连接。
另外，隔声罩门的结构与隔声罩类似，窗采用双层玻璃，门窗与隔声罩严格密封，最大限度地密封了噪声 。
拖车电站介绍
我公司本次投标的拖车电站，按GB2819《交流工频移动电站通用技术条件》精心设计和制造。四轮拖车底盘，内装JL120GFC/120KW、JL300GFC/300KW柴油发电机组。
佳力拖车电站特点：
1、 灵活方便的牵引杆，180度旋转，使牵引方便。
2、 独有的手动刹车装置保持牵引安全、可靠。
3、 钢制罩壳，保证电站内机组不受雨雪风尘侵蚀。
4、 日用油箱保证电站连续满负荷运行达8小时。
5、 拖车侧面站立操作，方便。

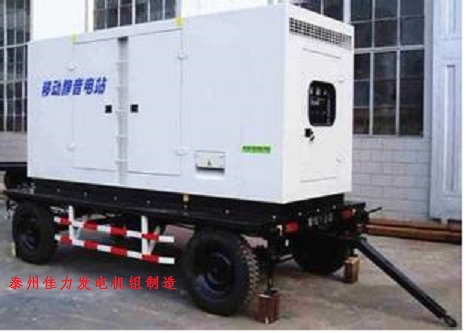

六、机组图片：.jpg)
